Magnetické desky

Ruční čištění

Jaký materiál separuje

Dřevní odpad

Dřevěná štěpka

Stavební odpad

Zobrazit více

Výše uvedené materiály jsou pouze vybrané příklady, vždy je důležitá konzultace pro daný specifický případ.

Využití magnetické desky

Efektivně odstraňuje feromagnetické nečistoty z materiálů přepravovaných na dopravnících.

Chrání zařízení, jako jsou drtiče a mlýny, před poškozením kovovými částicemi.

Zajišťuje vyšší kvalitu finálních produktů v potravinářství, chemickém průmyslu i recyklaci.

Stáhnout
Produktový list separátoru Stáhnout PDF

Konstrukce a princip čištění deskového magnetického separátoru

Poptat separátor
Nezávazný formulář

Potřebujete poradit?

Ing. Daniel Šabat

+420 577 220 497

Servis separátorů po celé ČR

Kontrola magnetický separátorů po celé ČR

Evidujeme zařízení pomocí QR
Měříme magnetickou indukci
a připravujeme podklady pro audity

Zjistit více

Hodnocení zákazníků

Matúš Bakoš

před 9 měsíců

Potřebovali jsme atypický separátor pro úzký prostor ve výrobní lince. V jiné firmě nám řekli, že to nepůjde. MAGSY to navrhlo, vyrobilo a dodalo. Funguje perfektně.

Karel Gregor

před 9 měsíců

Když jsme stavěli novou linku na recyklaci skla, potřebovali jsme řešení na separaci kovových částí. Oslovili jsme několik firem, ale MAGSY nás přesvědčilo svým přístupem. Poslali k nám technika, který si vše osobně zmapoval a navrhl řešení přesně pro náš provoz. Dnes separátor běží bezchybně a ušetřil nám obrovské náklady na servis strojů. Navíc oceňuji, že se na nás nevykašlali ani po dodání – pravidelný servis funguje skvěle.

Marek Vojta

před 9 měsíců

Jednoduché, praktické a opravdu účinné. Super.

Danek_plzenak

před 9 měsíců

Magnety fungují přesně podle požadavků a očekávání, děkujeme za rychlé dodání.

Michal Pavlík

před 9 měsíců

Naše staré řešení bylo nepraktické. MAGSY separátor nás zachránil – instalace snadná, efekt okamžitý. Kolegové nadšení, práce jednodušší.

roman_morava

před 10 měsíců

Používáme už pár týdnů, všechno OK, doporučuju všem co potřebují separátor na míru.

Lukáš Štěpánek

před 10 měsíců

Silný magnet, snadná údržba, doporučuji.

Adam Fiala

před 10 měsíců

Rychlé vyřízení objednávky a profesionální komunikace.

Štěpán Němeček

před 10 měsíců

Bylo to jedno odpoledne, kdy se zase zablokovala linka kvůli kovovým odpadkům. Kolega mi doporučil MAGSY. Objednal jsem a do měsíce byl vyrobený separátor pro nás. První spuštění bylo jednoduché a hned se projevila úleva – žádné zablokované dopravníky a žádné manuální čištění. Opravdu praktické řešení.“

Richard Vančura

před 10 měsíců

Používáme tento magnetický separátor ve výrobě a šetří nám spoustu času.

Vít Kratochvíl

před 11 měsíců

Skvělý přístup, rychlá výroba a separátor funguje přesně, jak jsme potřebovali.

Roman Hrbek

před 11 měsíců

Potřebovali jsme separátor s atypickým vstupem kvůli specifickému průtoku materiálu. Magsy nám navrhli řešení na míru, které bylo po technické stránce velmi dobře zpracované. Dodání proběhlo přesně dle dohody, asi za 8 týdnů. Po instalaci zařízení okamžitě fungovalo bez výhrad. Separační účinnost odpovídá požadavkům. Navíc oceňuji přehlednou dokumentaci a vstřícný přístup během celé spolupráce. Doporučuji.

Jak balíme a posíláme magnetické separátory?

Jak probíhá spolupráce?

Popis produktu

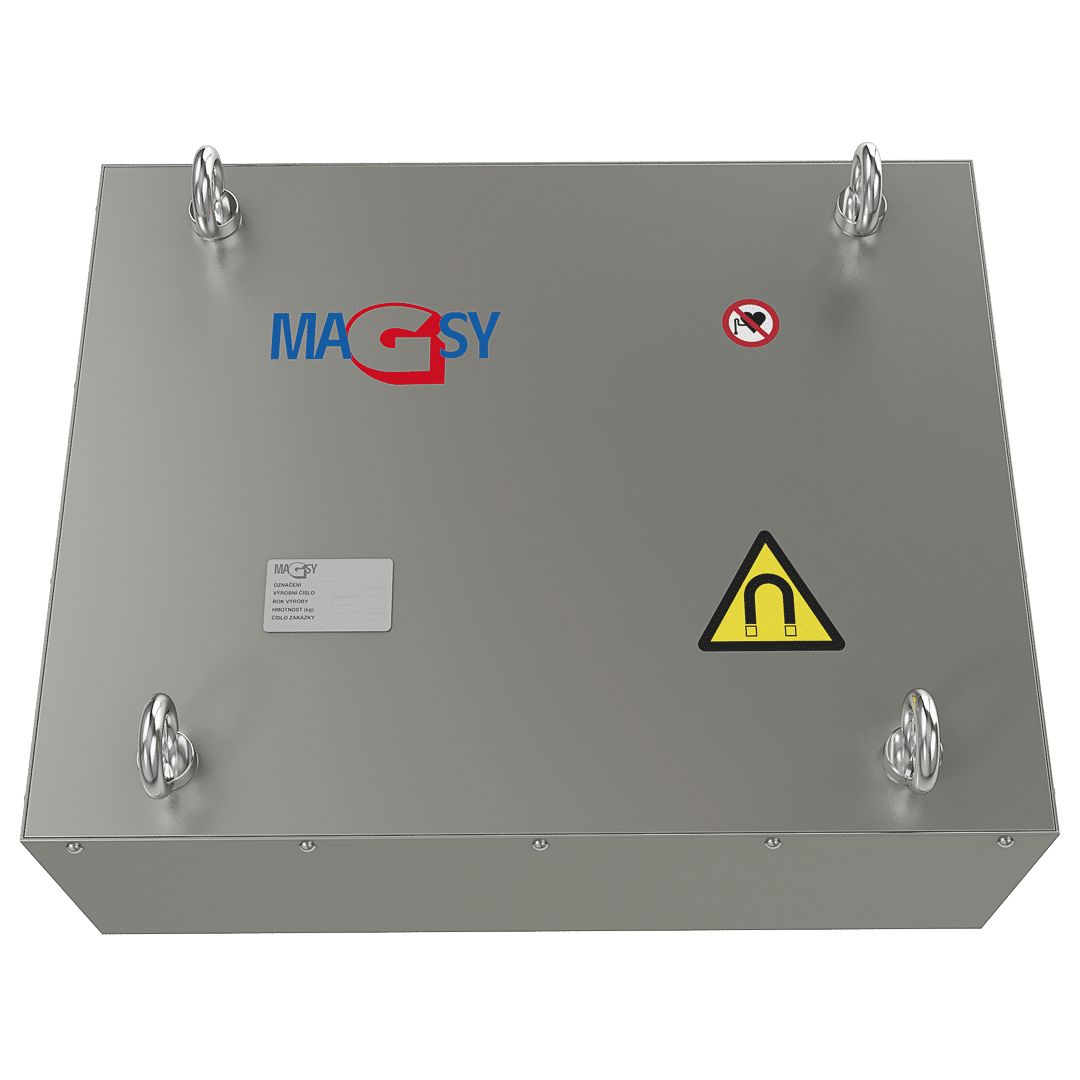

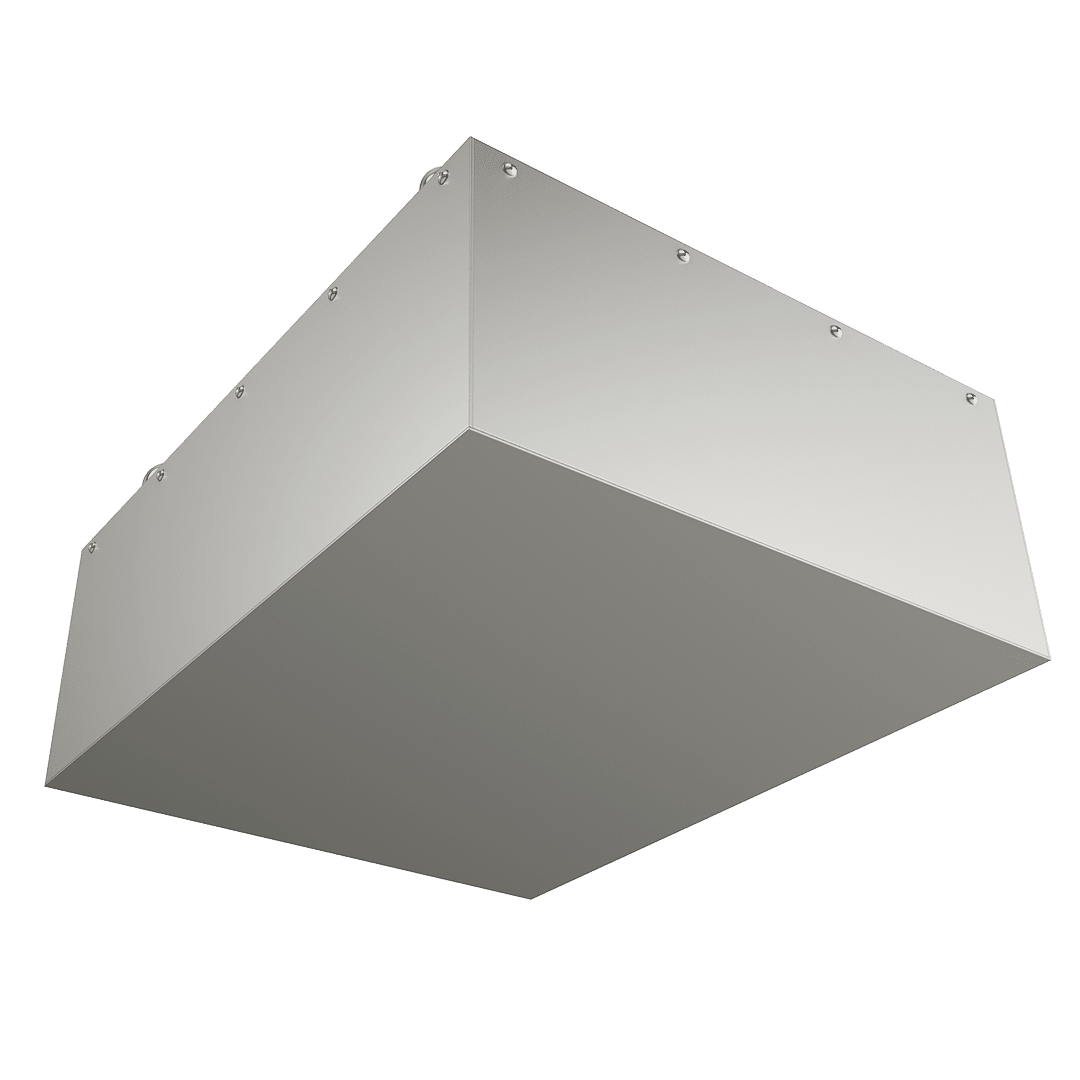

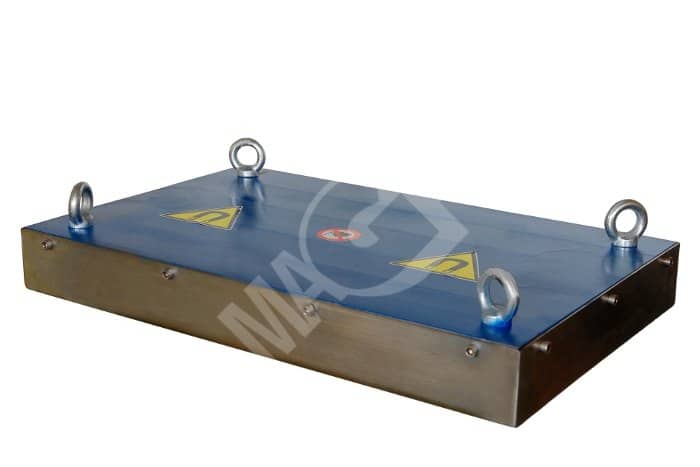

Magnetická deska (MD)

Tuto variantu magnetického separátoru nad dopravník využijete v situaci, kdy výskyt magnetických nečistot není velký a je možné ručně tento magnet očistit alespoň jednou za pracovní směnu. Pokud by se nečistoty z magnetu pravidelně neodstraňovaly, došlo by k postupnému snížení magnetické síly.

Výhodou je jednoduchá montáž nevyžadující úpravy konstrukce dopravního pásu a možnost přiblížení desky co možná nejtěsněji k přepravovanému materiálu a tím dosažení maximálního využití magnetického obvodu.

✓ Separace nad dopravník

✓ Jednoduchá montáž

✓ Feritové nebo NdFeB magnety

✓ Libovolné rozměry na přání

Umístění magnetické desky nad dopravník

Magnetická deska se zavěsí pomocí závěsných ok nad dopravní pás. Magnetická deska je obvykle osazena feritovými magnety, na přání ji můžeme osadit i velmi silnými neodymovými magnety NdFeB. Na přání vyrobíme libovolné rozměry magnetické desky.

✓ Zavěšení pomocí závěsných ok

✓ Umístění nad dopravní pás

✓ Přiblížení těsně k materiálu

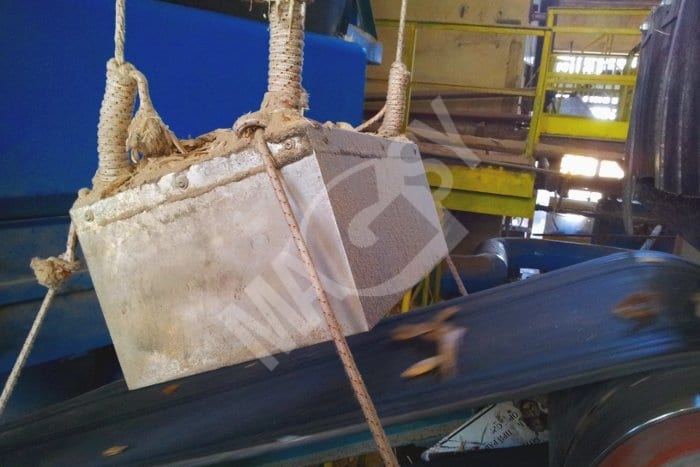

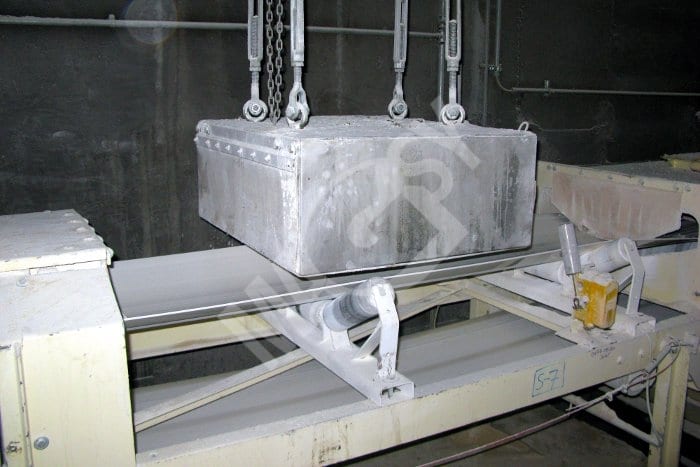

Ukázka použití magnetické desky nad dopravním pásem

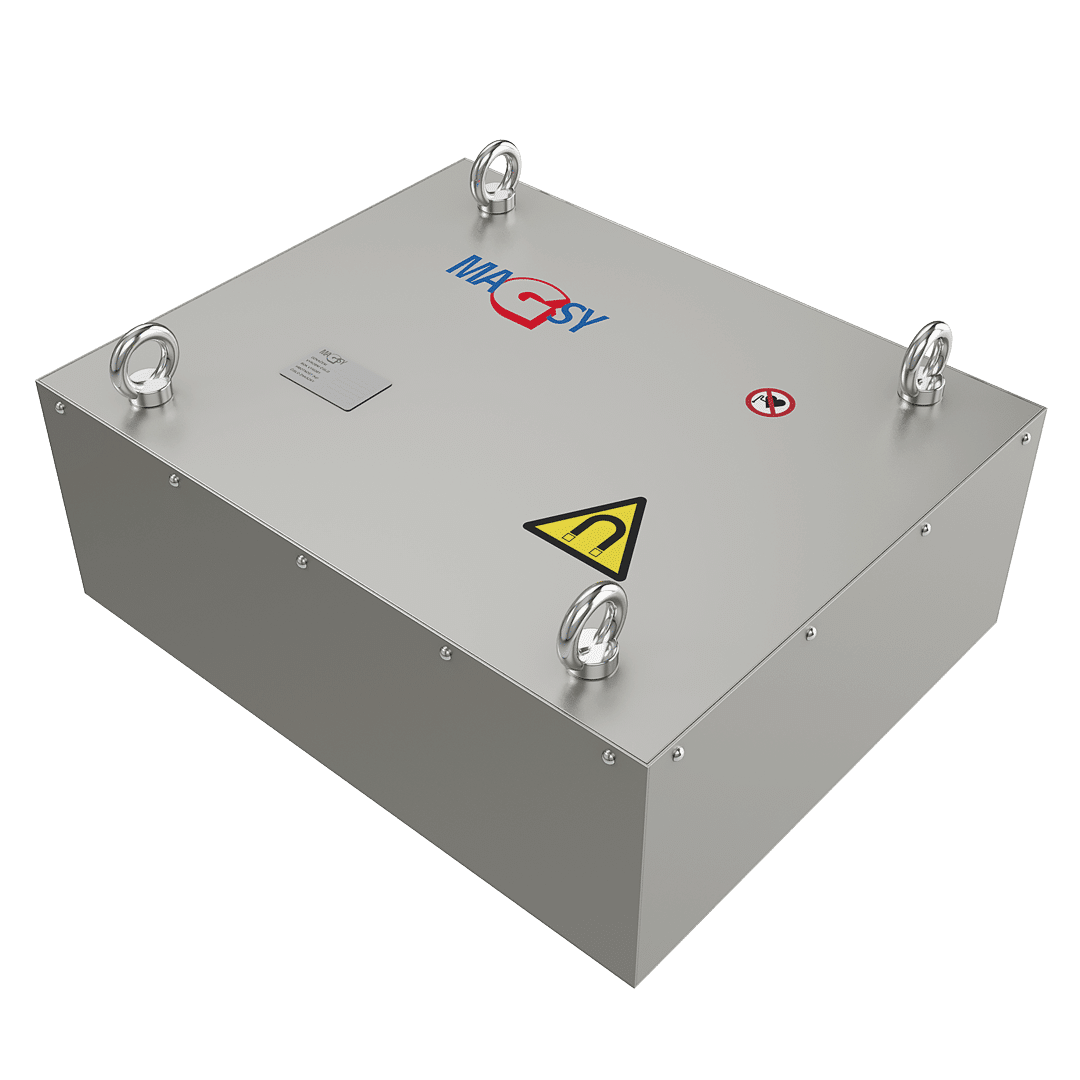

Magnetické desky skladem

Nabízíme kdykoliv k odběru magnetické desky ve třech provedeních. Máte-li o desku zájem, kontaktujte nás.

Rozměry a vlastnosti magnetické desky

	Model 1 62001	Model 2 62002	Model 3 62003
Pro dopravník šířky	500 mm	650 mm	800 mm
Délka (A)	610 mm	738 mm	835 mm
Šířka (B)	496 mm	583 mm	667 mm
Výška (C)	206 mm	219 mm	219 mm
Rozteč (D)	450 mm	590 mm	695 mm
Rozteč (E)	400 mm	475 mm	560 mm
Hmotnost	260 kg	465 kg	615 kg
Funkční výška	100 mm	120 mm	180 mm
Hmotnost zachyceného předmětu	0.1 – 25 kg

Vibrační dopravník (vibrační podavač) před magnetický separátor

Tento dopravník rozmělňuje nahromaděný materiál na dopravníku do rovnoměrné vrstvy po celé šířce pásu. Materiál se pak snadněji a lépe separuje zvláště při použití separátoru nemagnetických kovů, magnetické desky, magnetického bubnu nebo magnetického válce. Vibrační dopravník je vhodný pro suché sypké materiály. Není vhodný pro jemné a lepivé materiály. Vysoké koryto dopravníku zabrání nežádoucímu vypadnutí materiálu mimo dopravníkový pás.

✓ Rychlost pásu: Rychlost podávání se nastavuje podle druhu přepravovaného materiálu

✓ Pohonná jednotka: 2x vibromotor, W 20 NX, p=0,55 kW 230/400 V, 50 Hz

✓ Délka dopravníku: 1040 mm

✓ Přepravní kapacita: podle druhu přepravovaného materiálu

Užitečný tip pro vás - ještě účinnější separace kovů na dopravním pásu

Umístění magnetické desky a magnetického válce

Při separaci kovů z vyšší vrstvy materiálu na dopravním pásu doporučujeme pro maximální účinnost separace použít kromě magnetické desky nebo separátoru nad dopravník (1) také magnetický válec (2), který odseparuje kovy ze spodní části vrstvy.

K čemu je magnetická deska vhodná?

Magnetická deska je vhodná pro separaci magnetických nečistot z materiálu přepravovaného na dopravním pásu, zejména tam, kde není výskyt magnetických nečistot příliš velký a je možné magnet pravidelně ručně čistit.

Dopravní pásy
Jednoduché zavěšení magnetické desky nad dopravník bez zásahu do konstrukce pásu.

Menší výskyt kovů
Vhodná tam, kde lze magnetické nečistoty ručně odstranit alespoň jednou za pracovní směnu.

Jaké kovy magnetická deska zachytí?

Magnetická deska zachytává magnetické kovové nečistoty z materiálu přepravovaného na dopravním pásu. Standardně bývá osazena feritovými magnety, na přání také silnými neodymovými magnety NdFeB.

✓ magnetické nečistoty

✓ feromagnetické částice

✓ kovové příměsi

✓ předměty 0.1 – 25 kg

Jak vybrat magnetickou desku?

Při výběru je důležité zohlednit šířku dopravníku, funkční výšku, hmotnost zachycovaných předmětů, množství magnetických nečistot, možnost pravidelného čištění a typ magnetického osazení.

✓ šířka dopravníku

✓ funkční výška

✓ hmotnost zachyceného předmětu

✓ feritové nebo NdFeB magnety

✓ četnost ručního čištění

✓ možnost doplnění magnetického válce

Potřebujete vybrat magnetickou desku nad dopravník?

Pomůžeme vám zvolit vhodný model podle šířky dopravníku, funkční výšky, typu materiálu, množství kovových nečistot a požadovaného magnetického výkonu.
