Jaký materiál separuje

Dřevní odpad

Plastová drť

Stavební odpad

Zobrazit více

Výše uvedené materiály jsou pouze vybrané příklady, vždy je důležitá konzultace pro daný specifický případ.

Napište nám

Máte dotaz nebo zájem o nezávaznou nabídku?

Kontaktujte přímo technika
Ing. Daniel Šabat
separatory@magsy.cz+420 577 220 497

Magnetické bubny

Magnetický buben (MB)

Magnetický bubenMagnetický buben je určen pro separaci kovových, magnetických částí ze sypkých směsí (barevné kovy, plastový granulát, atp). Obvykle bývá vsazen pod násypku stroje nebo za pásový dopravník, z kterých dopadá neseparovaný materiál na magnetický buben, který provádí samotnou separaci - oddělení. Jeho výhodou je, že není součástí pásového dopravníku, takže jeho použití je univerzálnější.



Konstrukce magnetického bubnu

Magnetický buben je složen z vnějšího, nerezového, otáčejícího se pláště s unašeči a z magnetického jádra osazeného feritovými magnety nebo také velmi silnými neodymovými magnety NdFeB. Tyto magnety vytvářejí na povrchu bubnu potřebné magnetické pole, díky kterému jsou kovové částice zachyceny a vynášeny až za osu bubnu. Zde dojde k odmagnetování a kovy samovolně odpadnou na rozdíl od nekovového separovaného materiálu, který odpadává již před osou magnetického bubnu.

Magnetický buben v praxi

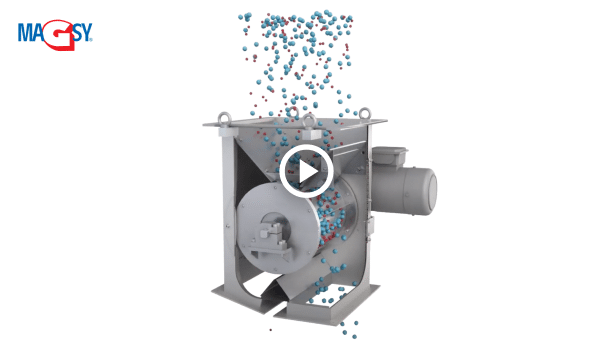

Animace fungování magnetického bubnu

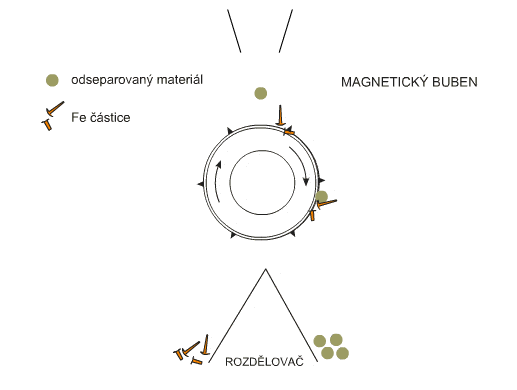

Princip používání magnetického bubnu

Možnosti použití magnetického bubnu

Magnetické bubnyMagnetický buben je vyroben z nerezi a jsme schopni jej rozměrově přizpůsobit vaším požadavkům. Použitím magnetického bubnu se výrazně zvýší kvalita zpracovávaného materiálu. Je vhodné jej využít také tam, kde je třeba ochránit následné zařízení před poškozením kovovými částicemi.

Vibrační dopravník (vibrační podavač) před magnetický separátor

Tento dopravník rozmělňuje nahromaděný materiál na dopravníku do rovnoměrné vrstvy po celé šířce pásu. Materiál se pak snadněji a lépe separuje zvláště při použití separátoru nemagnetických kovů, magnetické desky, magnetického bubnu nebo magnetického válce. Vibrační dopravník je vhodný pro suché sypké materiály. Není vhodný pro jemné a lepivé materiály. Vysoké koryto dopravníku zabrání nežádoucímu vypadnutí materiálu mimo dopravníkový pás.

  • Rychlost pásu: Rychlost podávání se nastavuje podle druhu přepravovaného materiálu
  • Pohonná jednotka: 2x vibromotor, W 20 NX, p=0,55 kW 230/400 V, 50 Hz
  • Délka dopravníku: 1040 mm
  • Přepravní kapacita: podle druhu přepravovaného materiálu

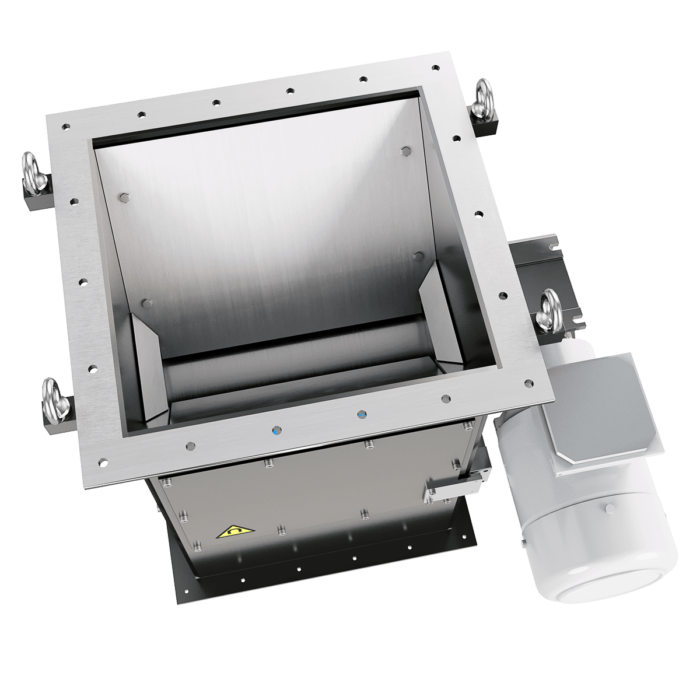

Magnetický buben ve skříňové konstrukci (MBZ)

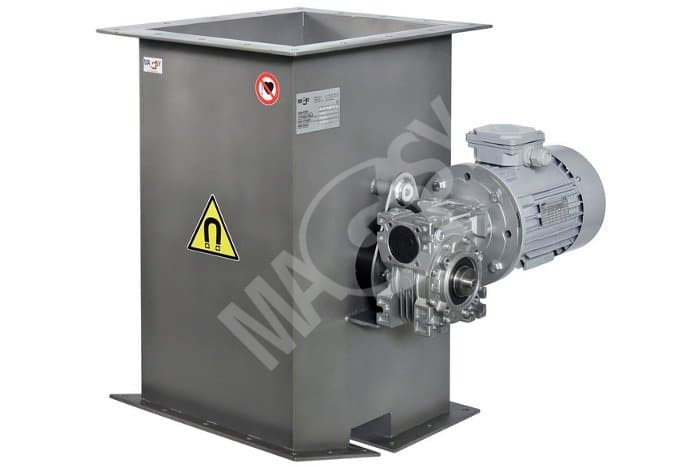

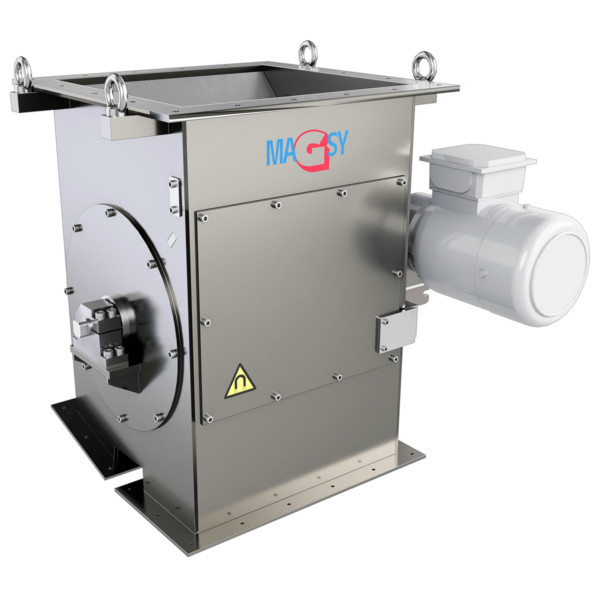

Magnetický buben ve skříňové konstrukciZ důvodu výrazně jednodušší instalace magnetického bubnu dodáváme také magnetický buben včetně skříňové konstrukce. Princip separace je naprosto totožný jako u magnetického bubnu. V tomto provedení je magnetický buben nainstalován ve skříňové konstrukci a odpadá tak starost s upevněním magnetického bubnu.

Výhody skříňové konstrukce

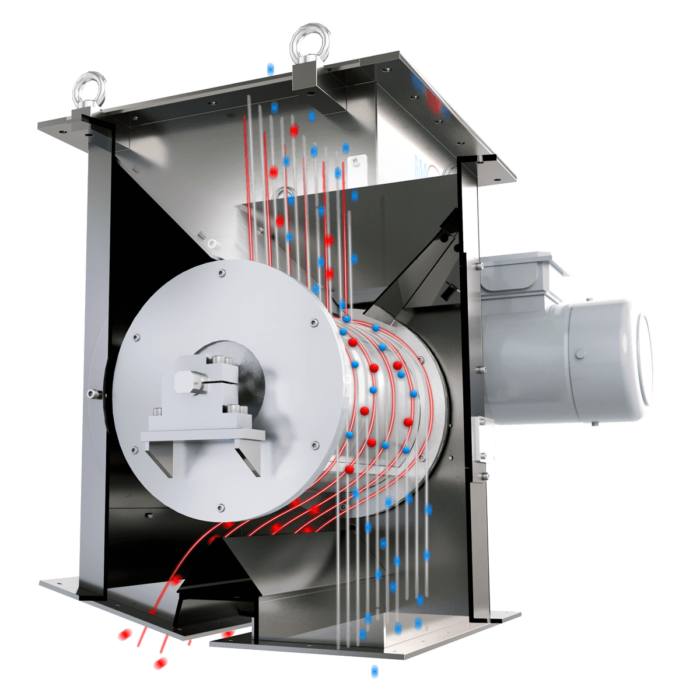

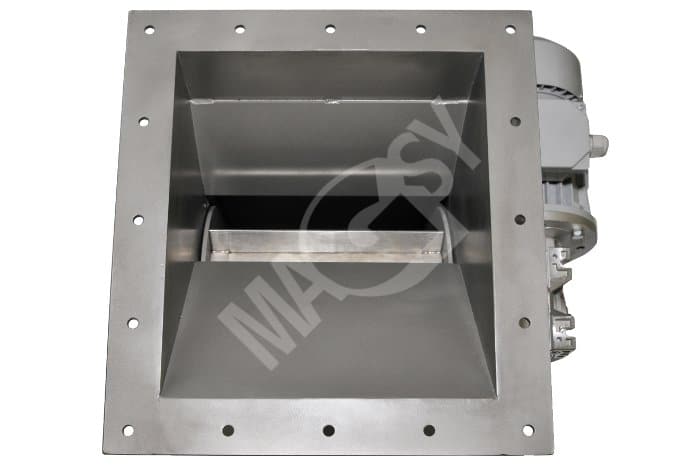

Magnetický buben ve skříňové konstrukciMateriál k separaci se vsypává do skříňové konstrukce jejím horním otvorem. Skříňová konstrukce je ukončena dvěma otvory, kterými vypadávají zvlášť kovy a zvlášť odseparovaný materiál. Průměr, délku bubnu a rozměry skříňové konstrukce přizpůsobujeme vašim požadavkům.

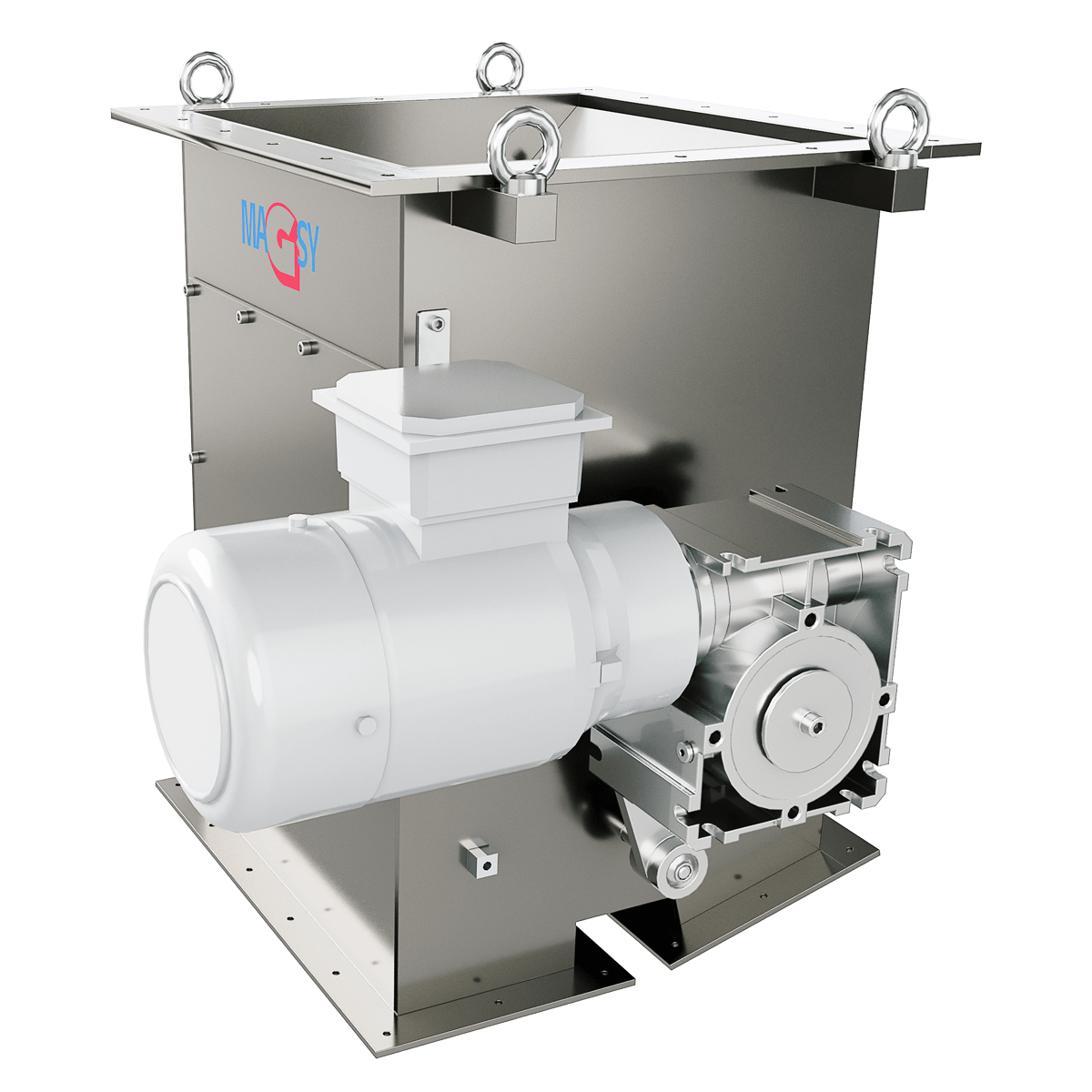

Magnetický buben ve skříňové konstrukciMagnetický buben ve skříňové konstrukce dodáváme včetně motoru a převodovky a může být osazen buď feritovými magnety nebo výrazně silnějšími neodymovými magnety NdFeB.

Nastavitelná přepážka, která směruje tok materiálu do bubnu.

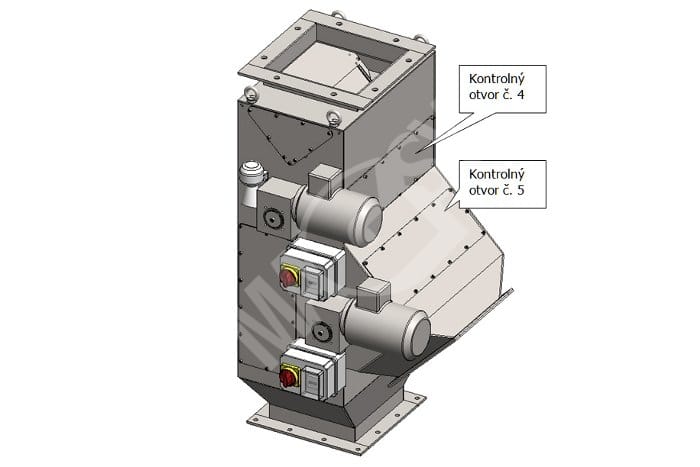

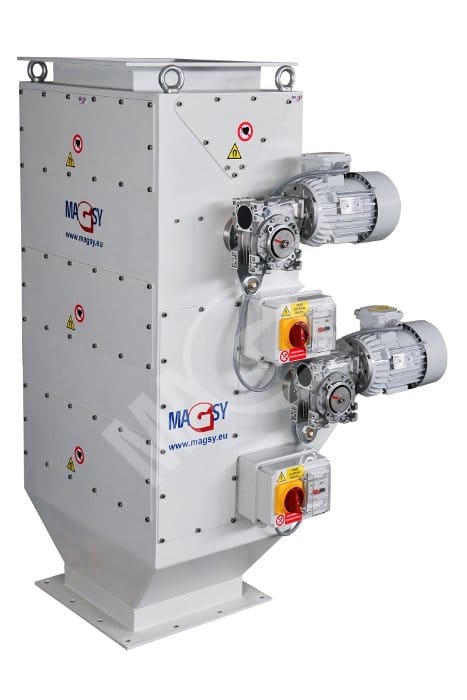

Magnetický buben ve skříňové konstrukci dvoupatrový (MBZD)

Magnetický buben ve skříňové konstrukci dvoupatrovýTento dvoupatrový magnetický buben nalezne své uplatnění v těch provozech, kde je potřeba dosáhnout ještě vyšší kvality separace, a to díky přidání dalšího magnetického bubnu. Další použití je při minimalizaci znečištění zachycených kovů separovaným materiálem - kde je potřeba dosáhnout co nejvyšší čistoty odseparovaných kovů.

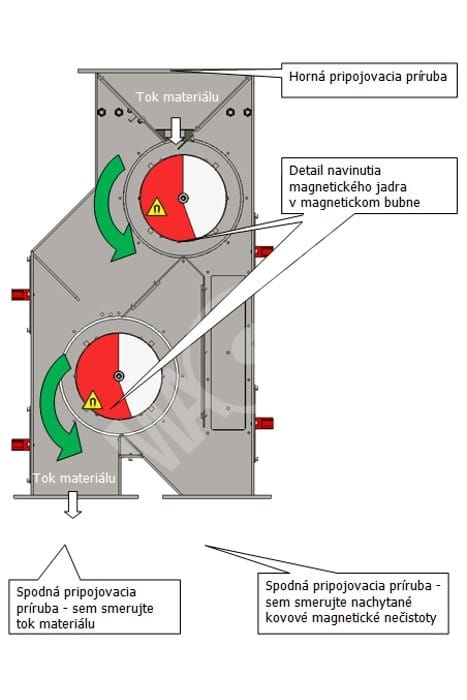

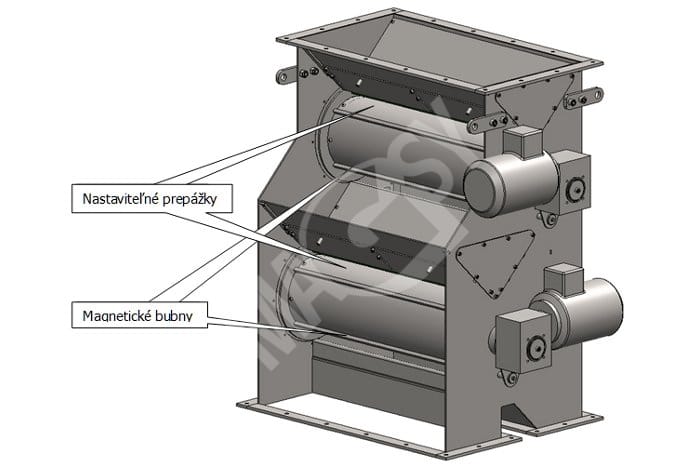

Konstrukce dvoupatrového bubnu

Magnetické bubny tohoto separátoru můžeme osadit feritovými i velmi silnými neodymovými NdFeB magnety. Také je možná jejich kombinace, kdy jeden magnetický buben je osazen feritovými magnety a druhý neodymovými magnety. Volbu vhodného typu magnetů a správného pořadí bubnů při kombinaci obou typů magnetů doporučujeme konzultovat s námi. Kontaktujte nás, prosím, se svou poptávkou. Rádi vám poradíme.



Výhody magnetického bubnu

  1. kombinace bubnů s různými magnety
  2. vysoká kvalita separace
  3. regulace otáček každého bubnu samostatně
  4. přizpůsobení vašim požadavkům

Použití magnetického bubnu

  • perfektní separace
  • minimalizace znečištění zachycených kovů separovaným materiálem

Přizpůsobivost vašim potřebám

Použití dvoupatrového magnetického bubnuU každého bubnu můžete samostatně volit rychlost otáček. Na požádání můžeme buben vybavit zvukovou a světelnou signalizací.

Jako výrobci těchto zařízení je vyrobíme přesně podle vašich požadavků – přizpůsobíme rozměry separátoru vaší technologii, doporučíme vhodný průměr a délku bubnů a také pomůžeme s výběrem nejvhodnějších magnetů.
